· 兩通流體閥結構及分類
直動式電磁閥
有常閉型和常開型二種：常閉型斷電時呈關閉狀態，線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥門；當線圈斷電時
電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口。常開型正好相反。直動式電磁閥一般結構較為簡單，動作可靠，響應快，頻率
高；流量通徑較小，常閉型一般流量通徑小于中6，常開型一般流量通徑小于Φ4。
膜片先導式電磁閥
該閥采用主閥和先導閥結合為一體，當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，先導閥開啟，先導閥控制主閥打開，開啟主閥介質流
通。當線圈斷電時電磁力消失，動鐵芯在自重和彈簧復位和壓力的作用下關閉先導閥，先導閥控制主閥關閉。流量通徑較大，使用壓力一般在
1MPa以下，可以零壓啟動。常開型正好相反。
活塞先導式電磁閥
該系列電磁閥原理同膜片式先導閥相同，可耐較高的壓力和耐高溫，啟動壓力在0.1MPa。

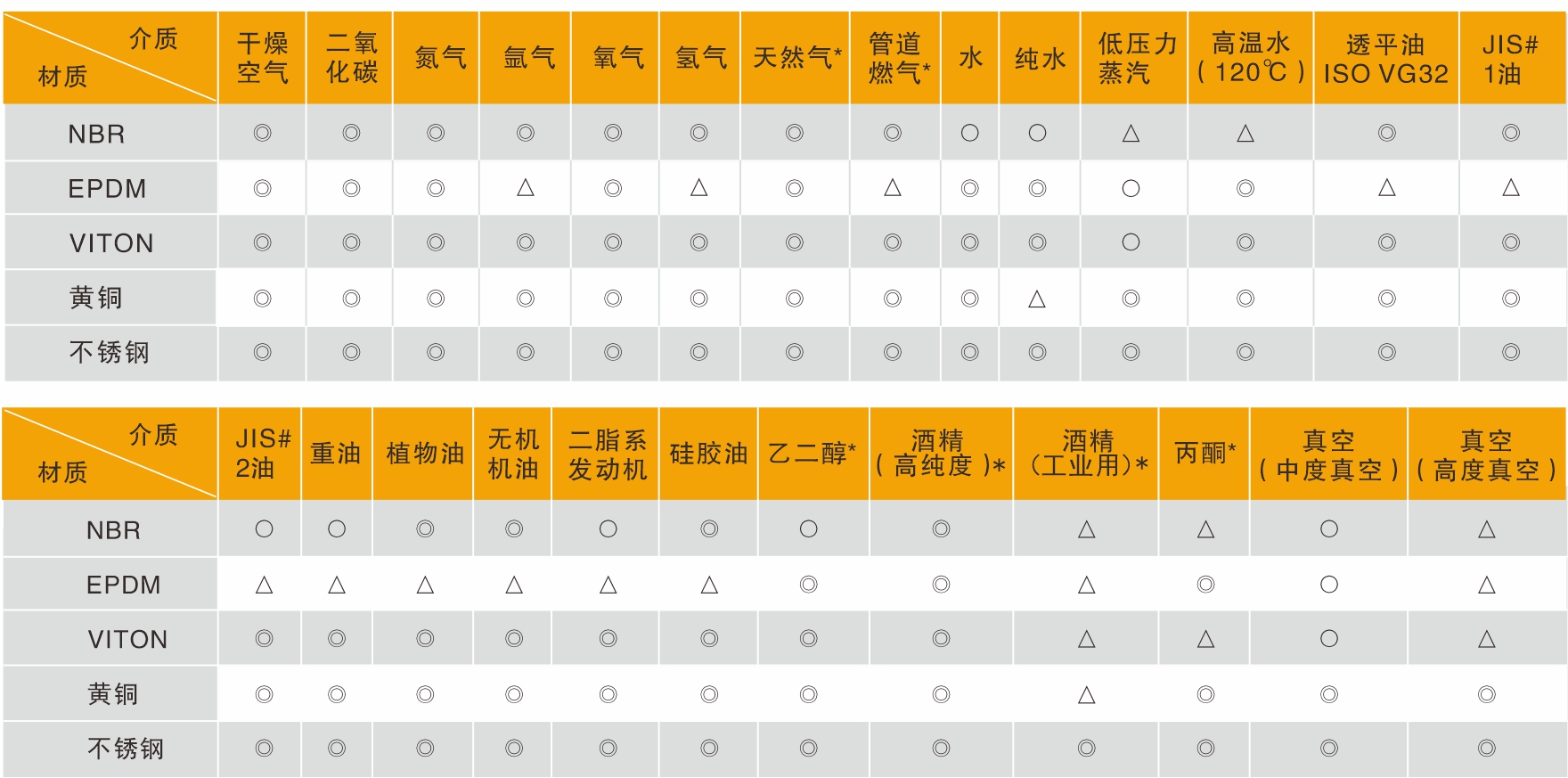

· 使用流體對照表
備注：
1. ◎=優（幾乎沒有影響或影響很小）；○=良好（有一點影響或在某些條件下可使用）； △=不可使用（會有較大影響）；
2. 帶“*”符號之工作介質為易燃、易爆流體，需使用相應等級的防爆線圈；
3. 真空場合僅限直動式電磁閥（出口端接負壓），先導式電磁閥不可使用；
4. 非上表內工作介質，使用前請咨詢本公司技術部門。
· 安裝與使用注意事項
1．安裝前應注意檢查產品在運輸過程中是否損壞、技術參數（如工作壓力、使用溫度、工作電壓等）是否滿足使用要求；
2．管路應徹底清洗（采用氣槍或者接管前管路進行直接排空），以去除粉塵、雜質和油污等。
3．介質中有雜質會加快閥座和鐵芯的磨損甚至無法工作或泄漏，為避免上述問題，應在閥入口前安裝過濾器，通常推薦使用40μm空氣濾芯或80~100目濾網，并定期清洗更換。
4．配管和管接頭為螺紋擰入時，不允許將配管螺紋的細末和密封帶碎片混入閥的內部。使用密封帶時，螺紋前端應留出1.5~2個螺距不纏繞密封帶。
5．安裝時線圈需垂直朝上，閥體進、出口水平（如空間有限，允許適當傾斜安裝，最大傾斜角度＜45°，線圈絕對不可朝下），并注意接管方向（IN/OUT或1/2），IN/1（入口）或其他標記標（→）在各個接口。
6．線圈不要受外力，當旋入管道時，僅需用扳手扭住管道上的安裝位。
7．管路不應接地，接地會導致電化腐蝕。
8． 為防止管道中流體累積，需在回路中安裝溢流閥。
9． 線圈組件不要用保溫材料進行保溫，否則會燒壞線圈。防止凍結用的保溫帶、加熱器等只用于配管及閥體部分。
10．盡管線圈標定為100%ED，但長時間連續通電會造成過熱，使絕緣老化加速，電磁閥的性能下降及降低壽命并發熱損耗能量， 故如長時間持續通電場合，應考慮使用常開電磁閥或者采用節能低功耗線圈，延長線圈使用壽命，節約能源。
11．不要安裝于劇烈振動場合，如無法避免，應調整臂長到最小值來避免共振。
12．配線電纜使用不小于0.5mm²的導線，且導線上不得承受多余的力。
13．電氣回路應采用不會發生觸電自震蕩的回路。
14．電磁閥的線圈不可接錯電壓（如DC24V線圈接AC220V電壓）、AC線圈通電時必須帶閥體一起，否則將燒毀線圈，且使用電壓需在規定的電壓范圍內，以免造成閥動作不良。
15．電壓波動應限制在額定電壓的-10%~+10%范圍內。DC響應性重要的場合，波動應限制在額定值的±5%以內。電壓降為連接線圈的導線部分的值。
16．AC型電磁閥斷開電壓在額定電壓的20%以下，DC型電磁閥斷開電壓應在額定電壓的2%以下。
17．如使用水流體后要長時間保存，應徹底消除水分，為防止生銹及防止橡膠部分受到腐蝕。
18．閥的切斷時間受流體類型和性能影響。當用純水為標準時，閥的切換時間至少10天一次。如周期大于10天，應安裝系統檢測裝置。為使閥處于最好的使用狀態，半年內要進行一次定期檢查。
19．低溫下使用時要防止冷凝水，水份等的固化或凍結，露點溫度高，周圍溫度低及大流量流過等也是產生凍結的原因，應采取安裝空氣干燥器，閥體保溫等措施，但線圈應避免處于用加熱器等保溫的環境中。
20．當選用閥類型時，需確保流體與閥材質的適應性，總體來說，流體粘度最大為50cst。
21．用于易燃油，易燃氣體時，應注意防止入口、出口處的泄漏。線圈請配相應級別防爆線圈。
22．管路內不允許混入油份時，應使用禁油規格。
23．電磁閥在維護、維修前必須先切斷電源，關閉前方介質，卸去管道中的壓力。
24．線圈表面高溫，尤其高溫流體表面溫度非常高，請注意當直接接觸時有燙傷的可能。
25．在先導式兩通閥中，當閥處于關閉狀態，流體供給源（泵、壓縮機等）啟動時，請注意當急速施壓時會使閥瞬時開啟，有可能造成流體的泄漏。
26．閥進氣端接管管徑不能過小（小于閥體流通孔徑）,否則閥開啟時進出氣壓差可能低于最低作動壓力差，可能會造成先導式電磁閥產生膜片振動的情況。
27．先導式閥關閉時，壓力在最低作動壓力差以上，但是由于供給源(泵，壓縮機等)配管的彎曲或節流，請注意閥開啟時壓差可能低最低作動壓力差，而致使閥門無法完全開啟或膜片異常振動。
28．使用節能線圈電磁閥時請參照節能電磁閥使用說明。
