TBC/XBC 標準缸
400-1177-868
400-1177-868
TBC/XBC 標準缸

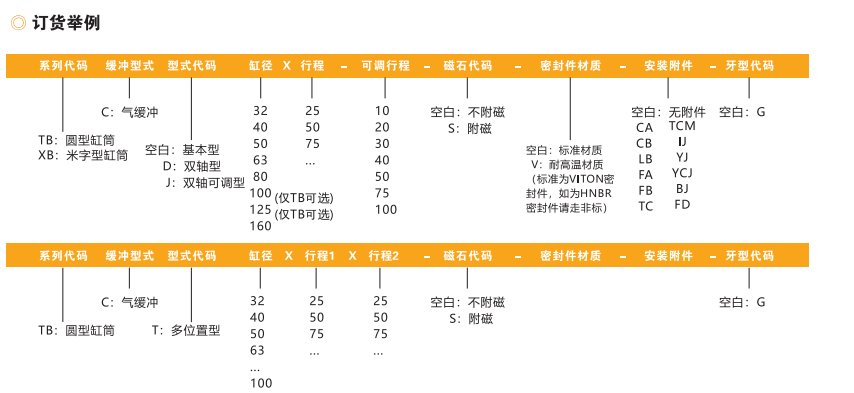

訂貨舉例：TBC系列氣缸，缸徑40，行程50，附磁石，密封件材質為標準材質, 安裝附件為CA，其ERP編碼為：TBC40X50-S-CA
備注：如有氣缸有多種安裝附件，則依次按此順序編碼：CA/CB/CR/LB/FA/FB/TC/IJ/YJ/BJ/FD(TC? 附件僅用于TBC)
| 內徑 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | ||
| 動作型式 | 復動型 | |||||||||
| 工作介質 | 經40um濾芯過濾的空氣 | |||||||||
| 工作壓力(MPa) | 0.1~1.0 | |||||||||
| 保證耐壓力(MPa) | 1.5 | |||||||||
| 工作溫度(℃) | -20~70(不結冰) | |||||||||
| 活塞速度(mm/s) | 50~800 | 30~500 | ||||||||
| 緩沖 | 可調緩沖 | |||||||||
| 緩沖行程 | 25 | 24 | 30 | 28 | ||||||
| 固定型式 | LB FA FB CA CB TC | |||||||||
| 接管口徑 | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||
| 內徑 | 標準行程 | 最大行程 |
| 32 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 | 1900 |
| 40 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 | 1900 |
| 50-160 | 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1900 |
